    路由器(防火墻)、交換機、服務器全虛擬架構設計與實施
    來源:荊州網站建設 時間:2017-06-02

    最近公司需要上線一個固定IP,計劃直接下掛到某A機房,使用他們的一臺空閑服務器。要求盡最大努力節約成本,但是又要達到掛各種資源,子站,測試站,F(xiàn)TP等等功能。

    任務分配下來,覺得這絕對是在逗我啊,一根網線,還是A和共享的,一臺服務器讓我解決所有問題。路由器、防火墻(我總要轉發端口,分配多機上網吧),木有。交換機(我總要把友司和我們的網分開吧),也木有!但是任務下來了又要執行怎么辦。想辦法?。?!一番閱覽各設備和結構,產生一番思路。

    雖然和A共用一根網線,但是還好防火墻居然可以填寫多個靜態IP,達到連通的目的。雖然自己這邊沒有路由器轉發,沒有交換機,我可以虛擬軟的嘛。于是,提著EXSI的安裝U盤就跑到A機房把這臺機器系統全搞掉,裝成EXSI虛擬機主機。然后劃分一臺基本夠軟路由使用的硬件安裝軟路由系統。

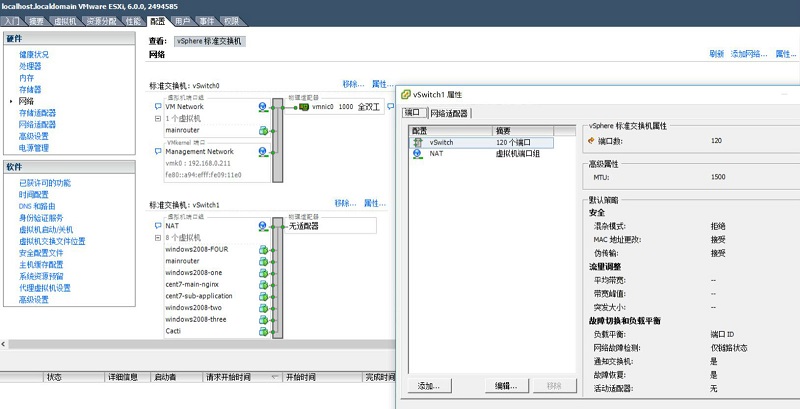

    關鍵來了,此時指定網卡1位VM network,即與虛擬機主機的物理網卡橋接,處于同等層級,用于提供外網。

    再添加一個不綁定任何物理網卡的虛擬交換機命名為NAT,類似于路由器的LAN口。等會服務器系統的虛擬“網線”就插入這個地方。

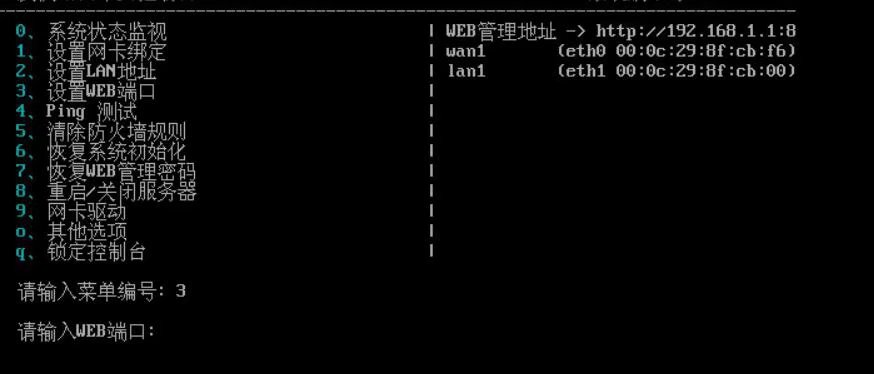

    此時用作子網分配,端口轉發的路由器“硬件”搭建完畢,此時通過拷貝入EXSI的軟路由系統iso進行系統安裝。并把剛才所說的兩張?zhí)摂M網卡進行WAN口和LAN口分配。

    再將A防火墻新增的固定IP的所有端口映射到本軟路由器。A不再分別做端口轉發。把這項工作交給這臺軟路由器,使本公司的配置和A的分離,方便操作和管理。

    路由器搭建完畢!此時WAN口地址來自防火墻進行的地址分配。

    后面進行服務器系統安裝。包括 linux 下的NGINX反向代理服務器,用于不同子域名的轉發,windows2008 用于IIS SQLSERVER 等應用程序的使用。并劃分資源池,對硬件資源進行整體合理的分配利用。

    此時注意網卡分配的時候應該選擇剛才新建的虛擬交換機名稱為NAT。

    分別安裝好系統。

    域名轉發和端口映射本文不細講。基本思想:由nginx分配子域名到各個web應用程序服務器,路由器作端口轉發,80端口到nginx服務器,再由nignx進行指向分配,其余端口直接做轉發。

    至此“0”成本搭建整個平臺完畢!

    優點:全虛擬。全部設備可遠程管理。架構優良,不對A已存在的架構產生影響。

    缺點:EXSI 宕機則導致整個系統癱瘓。

    以上由湖北國菱計算機科技有限公司運行維護工程師胡夢原創發布,歡迎來電交流分享。國聯電話:0716-6666211。
