作為一名新手,要真正從頭組裝好自己的電腦并不容易,也許你知道CPU應該插哪兒,內存應該插哪兒,但遇到一排排復雜跳線的時候,很多新手都不知道如何下手。

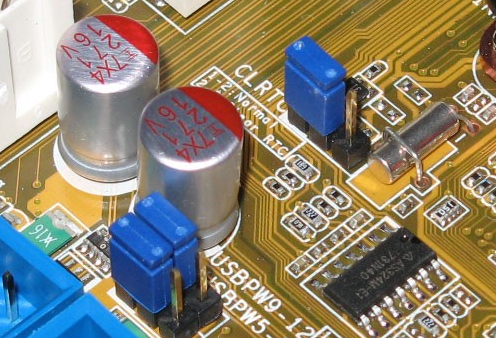

首先我們來更正一個概念性的問題,實際上主板上那一排排需要連線的插針并不叫做“跳線”,因?yàn)樗鼈兏具_(dá)不到跳線的功能。真正的跳線是兩根/三根插針,上面有一個小小的“跳線冒”那種才應該叫做“跳線”,它能起到硬件改變?cè)O(shè)置、頻率等的作用;而與機箱連線的那些插針根本起不到這個作用,所以真正意義上它們應該叫做面板連接插針,不過由于和“跳線”從外觀上區別不大,所以我們也就經常管它們叫做“跳線”, 一般是雙行插針,一共有10組左右,主要有電源開關,復位開關,電源指示燈,硬盤指示燈,揚聲器等插針。

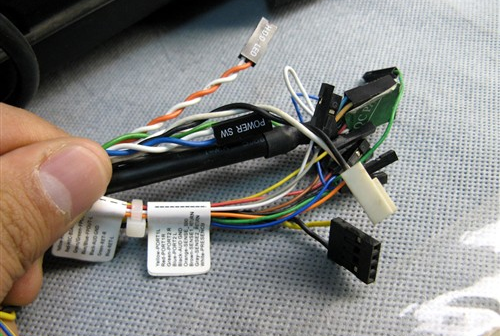

為了更加方便理解,我們先從機箱里的連接線說起。一般來說,機箱里的連接線上都采用了文字來對每組連接線的定義進行了標注,但是怎么識別這些標注,這是我們要解決的第一個問題。實際上,這些線上的標注都是相關英文的縮寫,并不難記。
電源開關連接線:POWER SW
英文全稱:Power Swicth
可能用名:POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等
功能定義:機箱前面的開機按鈕
復位開關連接線: RESET SW
英文全稱:Reset Swicth
可能用名:RESET、Reset Swicth、Reset Setup、RST等
功能定義:機箱前面的復位按鈕
電源指示燈連接線:+/-
可能用名:POWER LED、PLED、PWR LED、SYS LED等
硬盤指示燈連接線: HDD LED
英文全稱:Hard disk drive light emitting diode
可能用名:HD LED
揚聲器連接線:SPEAKER
可能用名:SPK
功能定義:主板工作異常報警器
音頻連接線:AUDIO
可能用名:FP AUDIO
功能定義:機箱前置音頻

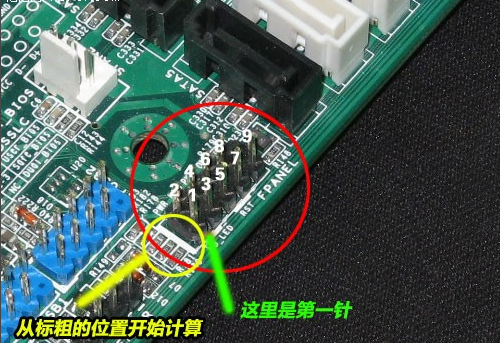

認識機箱上的這些連線的定義,如何跳線,我們必須先了解跳線到底從哪兒開始數,哪兒才是第一Pin。在主板(任何板卡設備都一樣)上,跳線的兩端總是有一端會有較粗的印刷框,而跳線就應該從這里數。找到這個較粗的印刷框之后,就本著從左到右,從上至下的原則數就是了。
9Pin開關/復位/電源燈/硬盤燈定義
上圖是9Pin定義開關/復位/電源燈/硬盤燈的示意圖,在這里需要注意的是其中的第9Pin并沒有定義,所以插跳線的時候也不需要插這一根。連接的時候只需要按照上面的示意圖連接就可以,很簡單。其中,電源開關(Power SW)和復位開關(都是不分正負極的),而兩個指示燈需要區分正負極,正極連在靠近第一針的方向(也就是有印刷粗線的方向)。
如何區分插線的正負極呢,一般來說彩色的線是正極,而黑色/白色的線是負極(接地,有時候用GND表示)。
為了方便大家記憶,這里我們用4句話來概括9Pin定義開關/復位/電源燈/硬盤燈位置:
1、缺針旁邊插電源
2、電源對面插復位
3、電源旁邊插電源燈,負極靠近電源跳線
4、復位旁邊插硬盤燈,負極靠近復位跳線
